随着超高清显示技术的发展，显示器对色纯度提出了更高要求。多重共振（MR）发光材料具有天然的窄谱带发光优势，是高色纯度OLED的重要候选材料。然而，当MR材料发光波长向黄色、红色等长波长区域拓展时，往往容易出现光谱展宽。因此，如何在实现长波长发光的同时保持窄谱带特性，是该领域面临的重要挑战。

针对这一问题，娱乐城 李成龙、刘宇教授团队提出了“对称性重构”策略。该策略不是简单延长分子的π共轭，而是通过对称、平衡地扩展分子结构，在推动发光波长向长波长移动的同时，保持激发态电子分布的平衡，从而抑制分子结构变化和振动带来的光谱展宽。

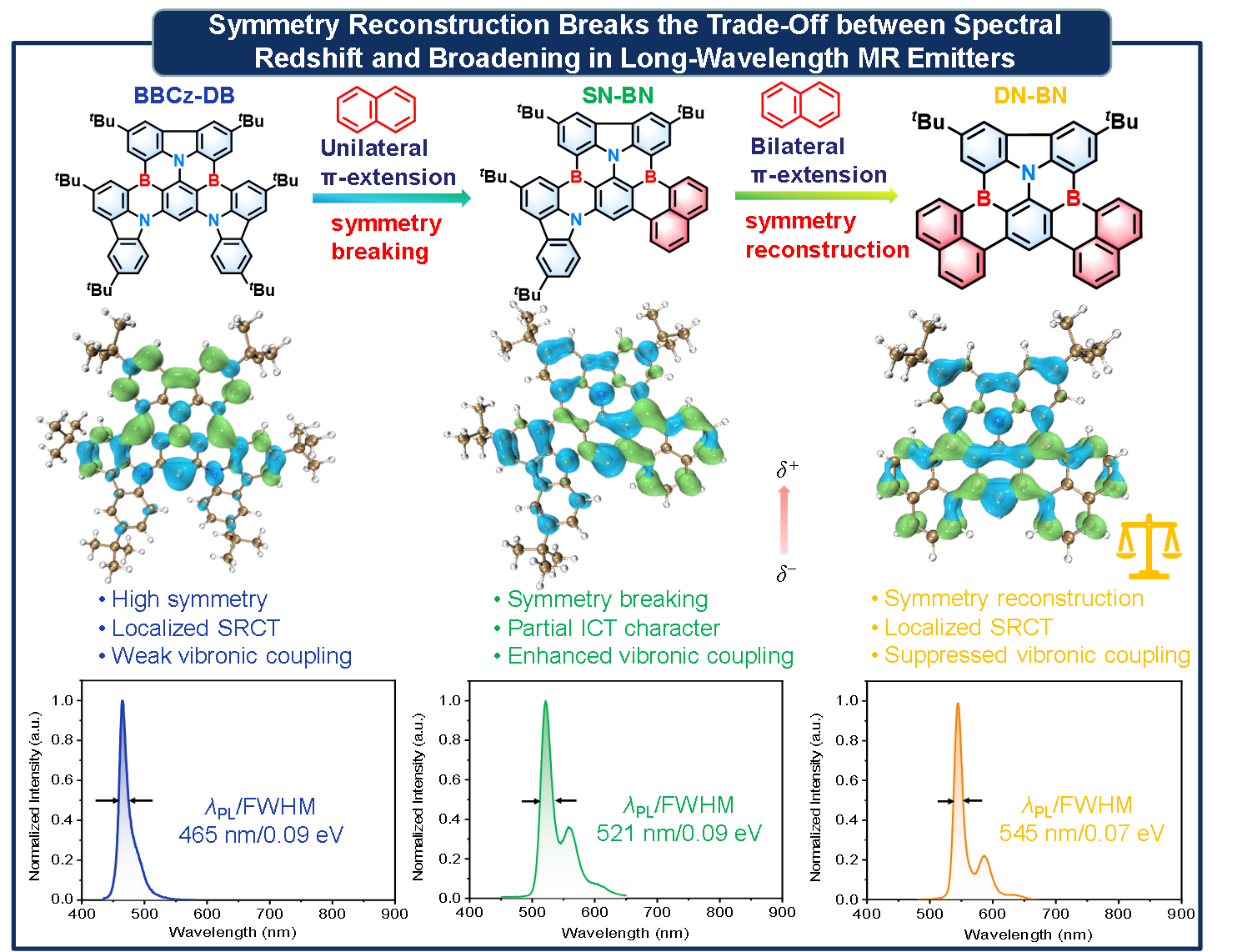

图1.分子设计策略

研究团队以BBCz-DB为基础，引入刚性的萘环作为π共轭扩展单元，分别构建了单侧延伸的SN-BN和双侧延伸的DN-BN。研究发现，单侧延伸虽然能够使发光明显红移，但会破坏激发态电子对称性，引入部分分子内电荷转移效应，加剧振动耦合造成光谱变宽；而双侧延伸则能够重新建立平衡的激发态空穴‑电子平衡分布，保留短程电荷转移特性，抑制结构弛豫与振动耦合，实现发光波长红移与窄谱带发射的兼顾。DN-BN在甲苯溶液中实现了545 nm黄光发射，半峰宽仅为16 nm。采用敏化OLED结构，DN-BN进一步实现了560 nm黄色电致发光，半峰宽仅24 nm，最大外量子效率达到23.3%。这一结果表明，通过合理的分子结构设计，可以在将MR材料发光拓展至黄色区域的同时，保持其窄带发光优势。

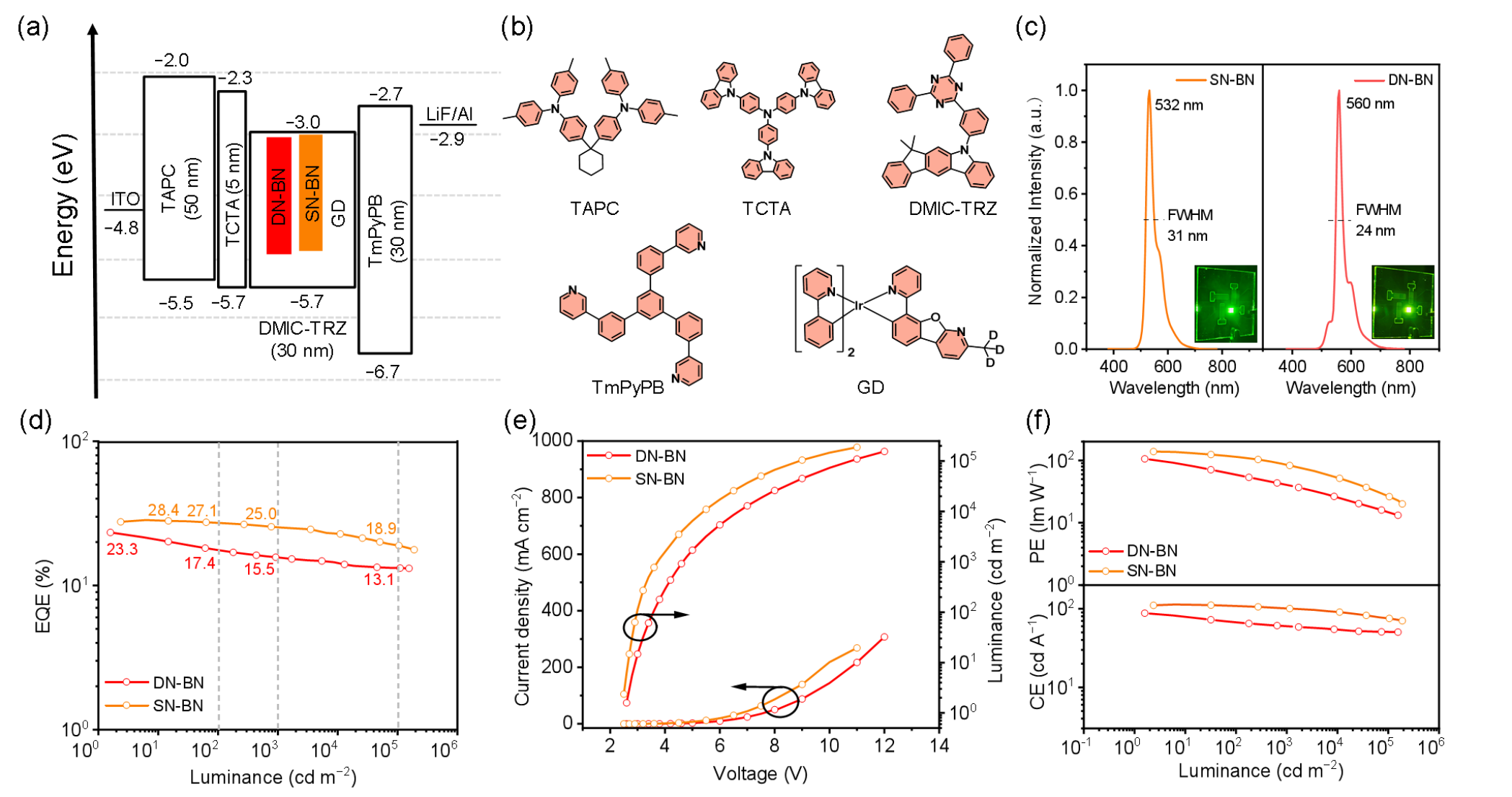

图2.基于SN-BN和DN-BN的敏化器件表现

该研究成果以“Symmetry Reconstruction Breaks the Trade-Off Between Spectral Redshift and Broadening in Long-Wavelength Multiple Resonance Emitters”为题发表在Angewandte Chemie International Edition上（DOI: 10.1002/anie.2435246）。娱乐城 博士研究生张悦为第一作者，娱乐城 李成龙，刘宇教授和许银才博士为文章共同通讯作者。

综上所述，该研究从根本上改变了长波长MR发射体的设计逻辑，提出了一种有效且可迁移的分子设计策略，用于开发高性能长波长窄谱带MR-TADF材料，也为面向BT.2020等超高清显示标准的新型显示材料研发提供了新的材料基础。

论文链接：//doi.org/10.1002/anie.2435246
